Kurzschenkelige Fittings

Code: 292.0

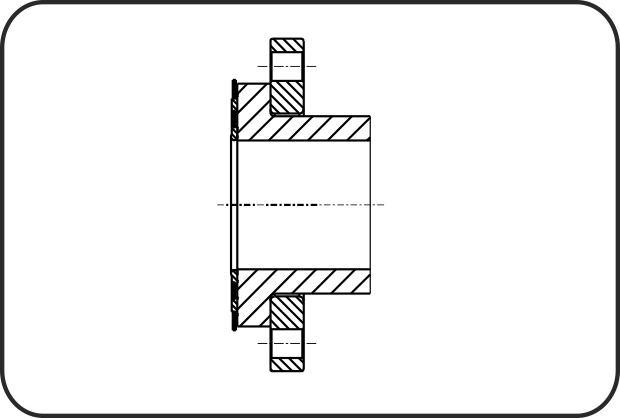

Bauteilabmessungen
Code: 292.0
  • Hochdruckflansch DIN PN20
  • inkl. Dichtung + Losflansch
  • und Zentrierring
  • gebohrt PN25
  • Stumpfschweissung
  • PE 100-RC schwarz
Dimension Code Detail Einheit Gewicht
63 70.292.0063.09 63X7,1 SDR9 ISO S-4 Stück 2.820
75 70.292.0075.09 75X8,4 SDR9 ISO S-4 Stück 3.910
90 70.292.0090.09 90X10,1 SDR9 ISO S-4 Stück 4.810
110 70.292.0110.09 110X12,3 SDR9 ISO S-4 Stück 6.750
125 70.292.0125.09 125X14,0 SDR9 ISO S-4 Stück 6.475
140 70.292.0140.09 140X15,7 SDR9 ISO S-4 Stück 9.100
160 70.292.0160.09 160X17,9 SDR9 ISO S-4 Stück 12.400
180 70.292.0180.09 180X20,1 SDR9 ISO S-4 Stück 10.840
200 70.292.0200.09 200X22,4 SDR9 ISO S-4 Stück 18.800
225 70.292.0225.09 225X25,2 SDR9 ISO S-4 Stück 16.520
250 70.292.0250.09 250X27,9 SDR9 ISO S-4 Stück 28.500
280 70.292.0280.09 280X31,3 SDR9 ISO S-4 Stück 24.000
315 70.292.0315.09 315X35,2 SDR9 ISO S-4 Stück 36.210
355 70.292.0355.09 355X39,7 SDR9 ISO S-4 Stück 53.380
400 70.292.0400.09 400X44,7 SDR9 ISO S-4 Stück 74.890
450 70.292.0450.09 450X50,3 SDR9 ISO S-4 Stück 134.120
500 70.292.0500.09 500X55,8 SDR9 ISO S-4 Stück 118.550
560 70.292.0560.09 560X62,5 SDR9 ISO S-4 Stück 191.000
630 70.292.0630.09 630X70 SDR9 ISO S-4 Stück 157.000
